產品詳情
NXI-3201系列為NGI公司開發的一款高精度、高集成度、全功能的模塊化可編程直流電子負載。產品采用NXI架構，專為集成應用設計，支持CC、CV、CP、CR、LED等多種工作模式，具備OCP/OVP/OPP/OTP等多重保護功能。產品標配LAN通訊接口，可在絕大部分集成應用中代替小功率單體電子負載，為用戶大幅節省空間和成本。NXI-3201系列可廣泛應用于小功率開關電源、DC/DC轉換器、LED電源、汽車電子、科研教育等領域。
NXI-3201直流可編程電子負載卡可配合NXI-F1080等測控機箱 集成使用，單機箱最多支持16通道，各通道相互獨立且電氣隔 離，可單獨或同步控制，超高集成度可為客戶有效降低測試成本、 減少測試空間。
LED電源為恒流源，其輸出電壓應可調且大于LED導通電壓，輸出電流應小 于LED額定電流，否則將加速LED老化。LED可等效為電阻Rd與電壓源Vf的 串聯，其I-V曲線等效于真實LED非線性I-V曲線在工作點（Vo，Io）處的切線， 常規的電子負載采用CR或者CV模式測試LED電源，會出現測試波形不符合 實際輸出、電壓電流不穩定等現象，無法滿足LED動態非線性測試需求。 NXI-3201內置LED模式，可模擬LED真實負載特性，助力LED電源高效測試。NXI-3201可提供上升斜坡電流，用于測試被測設備電壓是否能達到截 止電位，判斷其OCP保護功能是否正常，檢查被測設備尤其是開關電源 在過載條件下的輸出響應。 OCP測試時，負載以恒電流模式進行拉載，同時檢查被測設備電壓是否 低于終止電壓。如被測設備電壓低于截止電壓，則記錄此時的拉載電 流作為測試結果，并關閉輸入，停止測試；如被測設備電壓高于截止電 壓，負載增加拉載電流，直到電壓低于截止電壓或達到最大拉載電流。
負載提供上升斜坡電流用來測試被測設備電壓是否能達到截止電位，以判別電源OCP保護是否正常，通過此測試檢查電源過載情況下的被測設備輸出響應。 OCP測試時，負載以恒電流模式進行拉載，同時檢查被測物電壓是否低于終止電壓。如被測物電壓低于截止電壓，則記錄此時的拉載電流作為測試結果，并關閉輸入，停止測試；如被測物電壓高于截止電壓，負載增加拉載電流，直到電壓低于截止電壓或達到最大拉載電流。

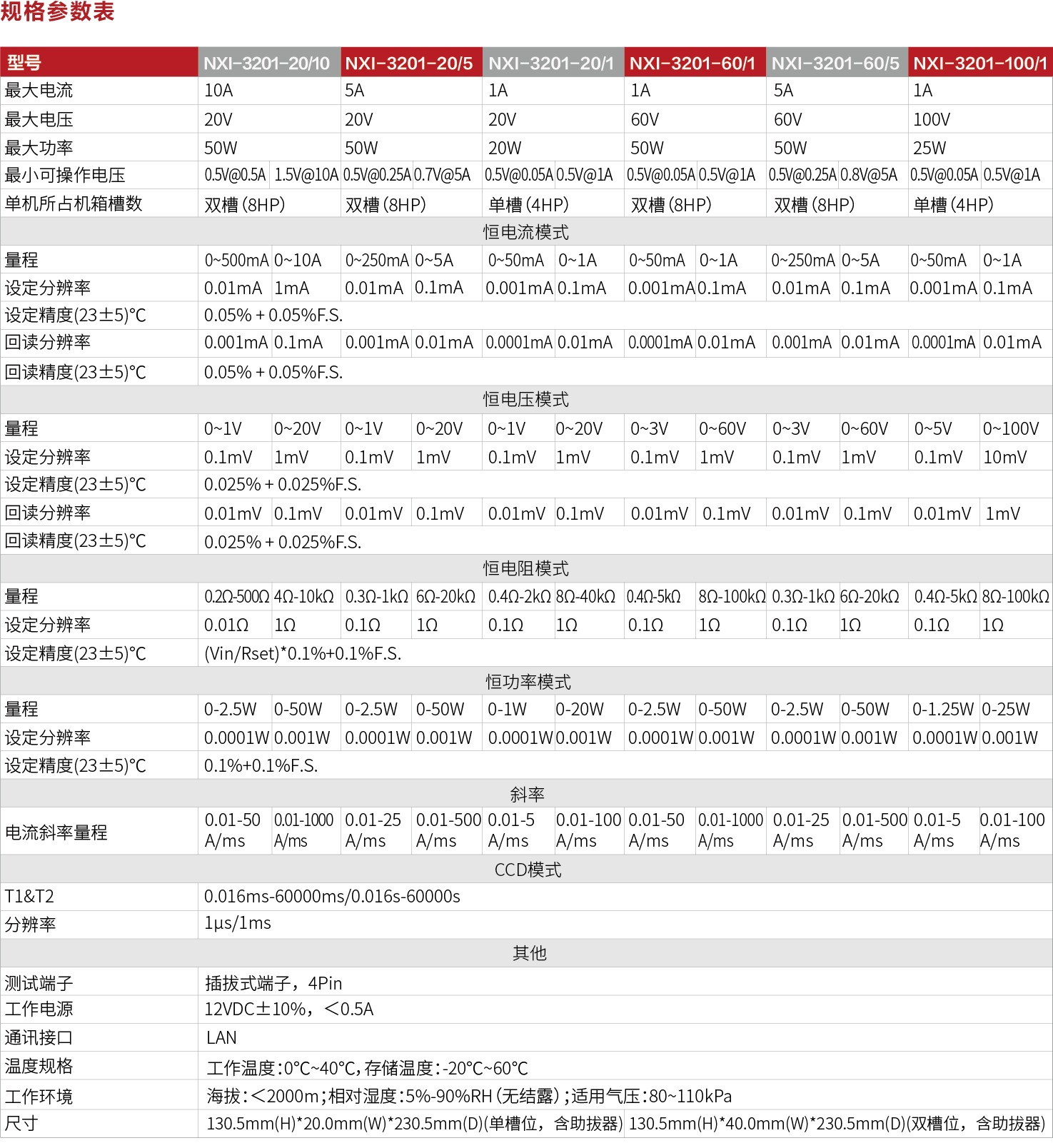

■ 電壓范圍：0~20V/0~60V/0~100V
■ 電流范圍：0~1A/0~5A/0~10A
■ 電壓、電流、電阻、功率雙量程，測量范圍廣
■ 支持同步帶載，便于多通道電源測試
■ 支持CC/CV/CP/CR/CCD/CVD/CPD/CRD/LED多種測試模式
■ 電流上升/下降率可設，電壓環路響應速度可調
■ 支持電源OCP、OPP、短路測試功能
■ 支持自動測試、序列測試、Von/Voff功能
■ 單卡單/雙槽位，可插入NXI-F1000系列測控機箱使用
■ 支持12VDC供電、LAN通訊單獨控制使用
■ 支持Modbus-RTU、SCPI協議及外部觸發
集成度高，4U機箱支持最多16通道
LED模擬功能，LED電源測試更真實
過流保護測試功能
